产品特点
l 图像采集和送显板卡采用全硬件FPGA架构，采用自研核心图像处理策略，处理性能优异。主控系统采用嵌入式Linux操作系统，支持7×24小时稳定运行，不易受到黑客、病毒的入侵和攻击，能够适应控制室、调度中心、监控中心等场所，满足对系统性能日益严格的要求。
l 插卡式机箱设计，输入板卡、输出板卡均为插卡式设计，应用灵活，便于系统升级、扩容及维护。
l 业界先进的PCIe交换芯片，采用PCIe总线实现全交换调度架构高速数据传输技术，每路信号独享专用通道进行传输，保证所有信号图像的完全实时显示，同时实现输入和输出板卡任意混插，业务板卡配制更加灵活。
l 分辨率实时全兼容技术（Resolution Real-time Total Adaptation），即单台设备可以支持多个不同分辨率的电视墙，将所有输出通道划分到4组不同的电视墙，每个电视墙可以自定义不同的输出分辨率。
l 支持在电视墙上的任意位置进行开窗、漫游、缩放操作，画面显示没有区域范围上的边界限制，通过独有的视频处理算法，保证画面在缩放过程中画质不受损失。
l 支持“画中画”功能，即可在电视墙已有画面的任意位置叠加其他视频画面，使得布局方式更加灵活自由。
l 支持将电视墙业务布局保存为场景，方便随时调取，最多可保存64个场景，并支持场景间轮巡。
l 实现设备风扇智能温控，将系统散热和噪音控制在理想水平，满足会议室≤30dBA要求。
l 实现设备板卡电源和温度智能监控，当单点板卡出现电源和温度异常时，实现单点控制开关机，保证设备正常运行。
l 支持配合小间距LED使用。

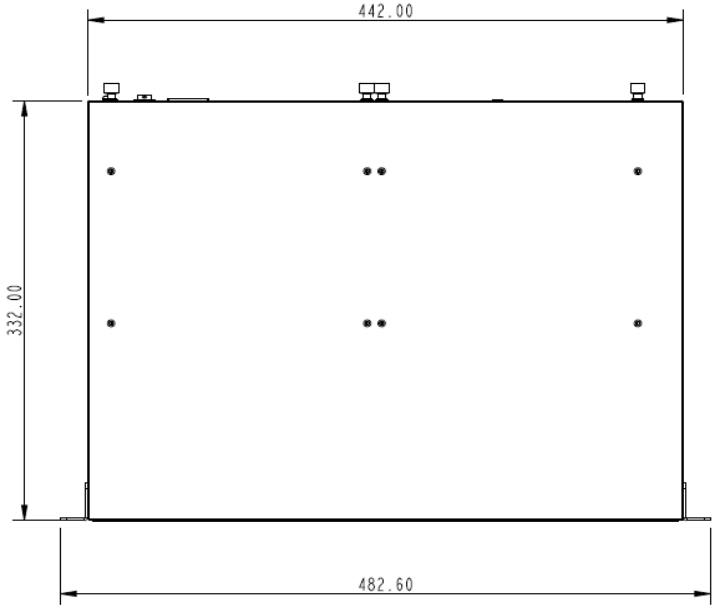

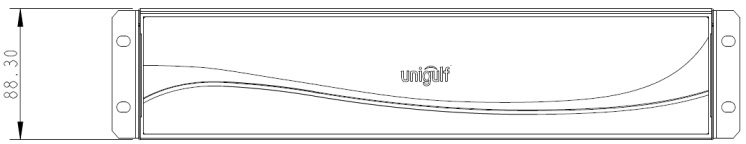

产品尺寸
单位：mm

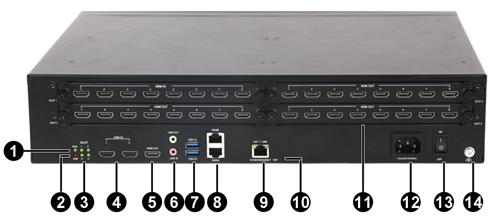

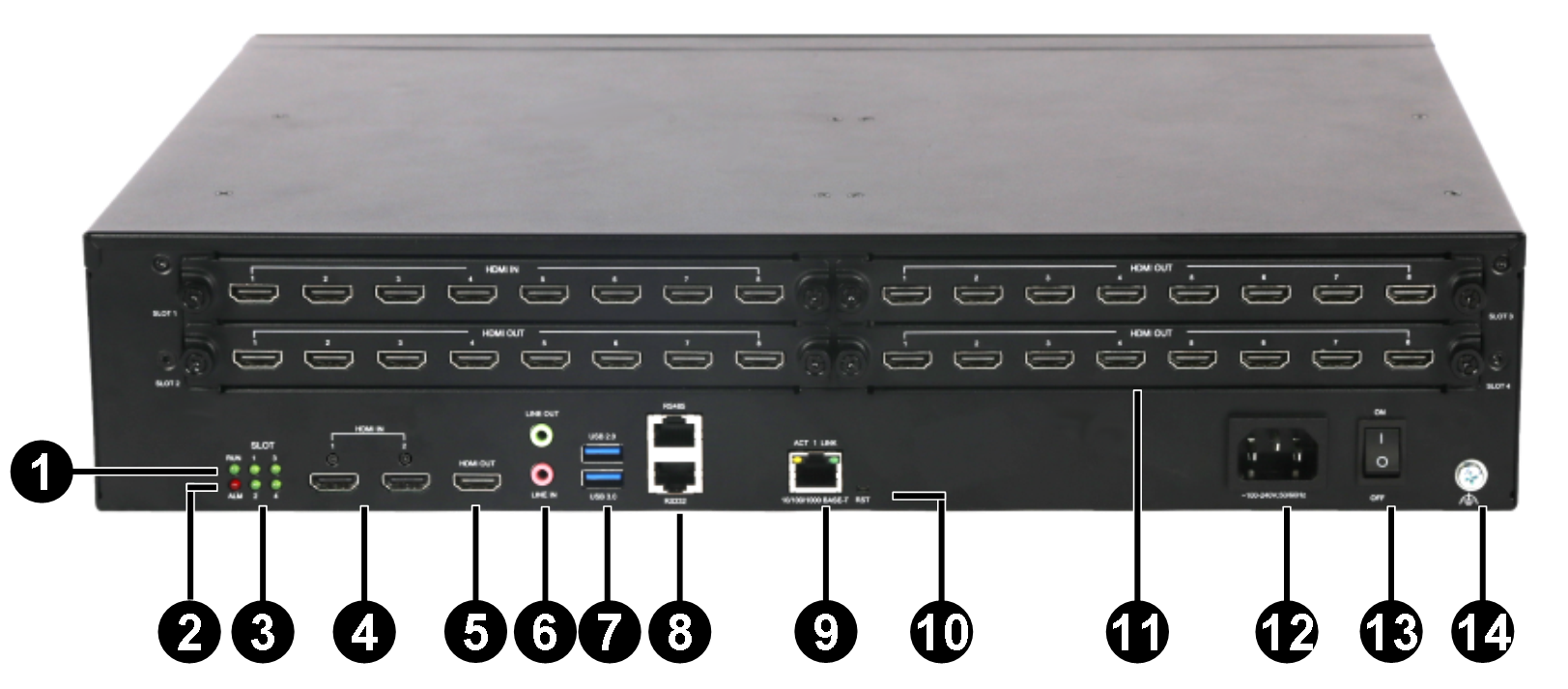

产品接口
1：RUN指示灯 | 2：ALM指示灯 |
3：板卡状态指示灯 | 4：HDMI 1.3输入接口 |
5：HDMI 输出接口（预留） | 6：音频输入/输出接口 |
7：USB接口 | 8：串口 |
9：网口 | 10：复位按键 |
11：业务板卡槽位 | 12：电源接口 |
13：设备开关 | 14：接地端子 |
产品规格
功能 | 参数 |
机箱 |
机箱尺寸（W×D×H）（mm） | 442.00×332.00×88.30*4 |
机箱净重（kg） | 7.3 |
满配功耗（w） | ＜100W*4 |
主机功耗（w） | ＜20 |
业务槽位数量 | 4 |
是否支持混插 | 支持 |
主控接口 | HDMI 1.3输入接口2个；HDMI输出接口（预留）、3.5mm音频输入口、3.5mm音频输出口、USB2.0接口、USB3.0接口、RS232接口、RS458接口、千兆网口、电源口、复位键各1个 |
|
工作电压 |
100V～240V AC；50Hz/60Hz |
|
工作温度 |
0℃~＋50℃ |
|
工作湿度 |
0%~95% 无凝露 |
|
储藏温度 |
-40℃~＋70℃ |
|
储藏湿度 |
0%~95% 无凝露 |
|
信号输入 |
|
板卡类型 |
HDMI 1.3 *4、HDMI 1.3 *8、DVI-D *4 |
|
输入分辨率 |
XGA：1024x768@60HZ 720P：1280x720@50HZ 720P：1280x720@60HZ
SXGA：1280x1024@60HZ WXGA+：1440x900@60HZ
UXGA：1600x1200@60HZ 1080P：1920x1080@50HZ 1080P：1920x1080@60HZ
WUXGA：1920x1200@60HZ |
|
信号输出 |
|
板卡类型 |
HDMI 1.3 *4、HDMI 1.3 *8、DVI-D *4 |
|
输出分辨率 |
XGA：1024x768@60HZ 720P：1280x720@60HZ
SXGA：1280x1024@60HZ WXGA+：1440x900@60HZ
UXGA：1600x1200@60HZ 1080P：1920x1080@60HZ
WUXGA：1920x1200@60HZ |
|
屏幕控制 |
|
开窗漫游 |
视频信号单口最大可开2窗，实现开窗资源共享，并可任意位置漫游 |
|
一键布局 |
可一键建立M×N窗口布局或固定布局的电视墙 |
|
多组电视墙 |
单机可建立管理4个配置不同的电视墙 |
|
场景管理 |
可保存64个场景 |
|
高级功能 |
|
信号时延特性 |
＜100ms |
|
输出同步特性 |
完全同步 |
|
断电保护 |
设备意外断电关机，业务及布局可保留，启动后可恢复业务 |
|
是否支持无缝切换 |
支持 |

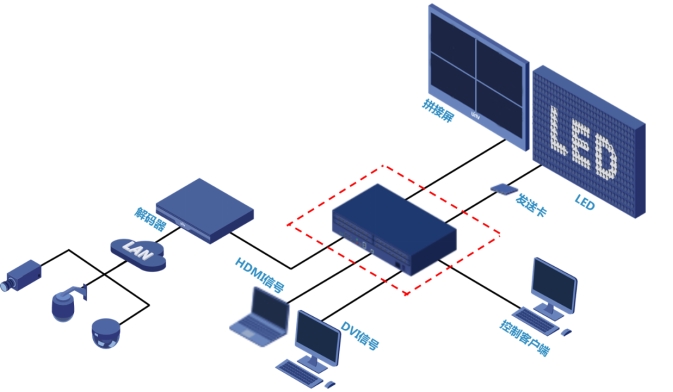

典型应用
|
产品型号 |
备注 |
|
VC-A30-2U *4/052HI-E/056HI-X; |
视频拼接处理器 |
|
VC-A30-04HI-E |
4路HDMI 1.3输入，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-08HI-E |
8路HDMI 1.3输入，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-04DI-E |
4路DVI-D输入，最高支持分辨率WUXGA（1920x1200）@60<,/SPAN> |
|
VC-A30-04HI-X |
4路HDMI 1.3输出，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-08HI-X |
8路HDMI 1.3输出，最高支持分辨率WUXGA（1920x1200）@60 |
|
VC-A30-04DI-X |
4路DVI-D输出，最高支持分辨率WUXGA（1920x1200）@60 |
